오토 레이아웃(Auto Layout), 넌 누구냐!

iOS 주니어 개발자로 살아남기 #4

주식회사 브랜디

Overview

iOS 프로그래밍을 하면서 많이 접했던 단어 중 하나는 오토 레이아웃(Auto Layout) 입니다. 스토리보드에서 화면을 만들 때 오토 레이아웃을 이용해서 뷰와 컨트롤의 크기와 위치를 지정합니다. 이미 잘 사용하고 있지만 문득 정확하게 오토 레이아웃은 무엇인지 궁금해져 이번 기회에 써 보기로 했습니다.




오토 레이아웃(Auto Layout)은?

오토 레이아웃(Auto Layout)은 제약 조건(Constraints)을 이용해서 뷰의 위치를 지정하는 것입니다. 다시 말하면, 두 뷰 사이의 관계를 제약 조건이라는 것을 이용해서 뷰의 크기와 위치를 지정하는 것입니다.



너와 나의 연결 고리!


오토 레이아웃은 여러 해상도를 지원하려고 이 세상에 나왔습니다. 아이폰의 크기가 다양해지면서 해상도도 달라졌는데, 다른 크기에서도 같은 화면을 똑같이 보여주기 위해 오토 레이아웃을 사용합니다. 세로 보기 화면뿐만 아니라 가로 보기 화면까지도 지원합니다. 아이폰SE 혹은 아이폰8 Plus에서도 같은 비율의 화면을 볼 수 있도록 오토 레이아웃을 사용하는 것입니다. 만약 오토 레이아웃을 사용하지 않는다면, 아이폰 기종마다 스토리보드를 만들어야 하죠. 이렇게 되면 스토리보드 파일이 많아집니다. 앱을 실행할 때 아이폰 기종을 확인하고, 그에 맞는 스토리보드를 찾아 화면을 보여주는 번거로움도 생깁니다.

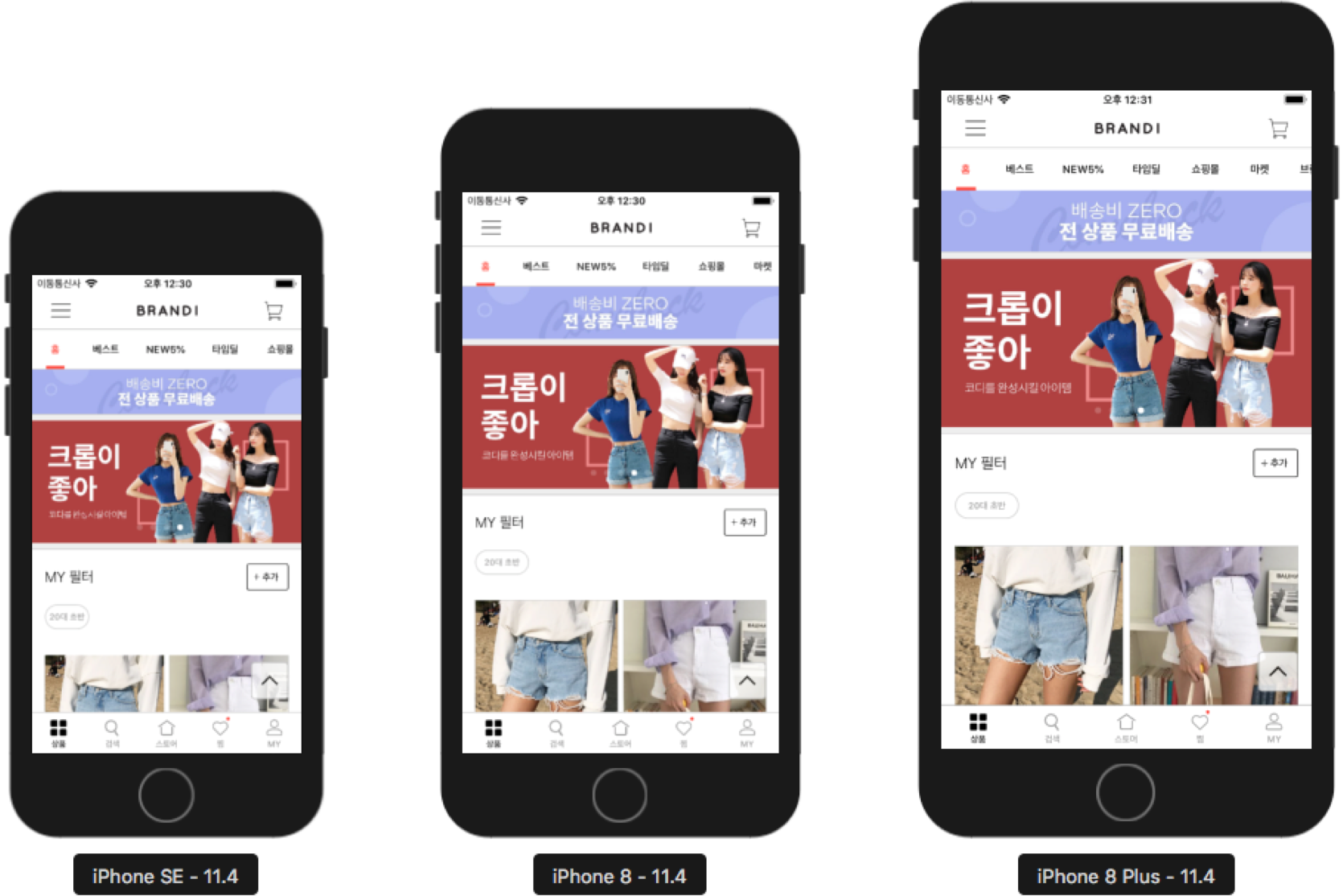

위의 이미지를 보면 아이폰SE와 아이폰8, 아이폰8 Plus 브랜디 앱 화면. 기종이 달라도 보여지는 화면이 똑같다는 것을 볼 수 있습니다. 오토 레이아웃을 이용해서 하나의 스토리보드에서 모두 대응할 수 있는 것이죠.




Frame Layout vs Auto Layout

전통적으로 앱은 유저 인터페이스를 각 뷰의 프레임(frame)을 프로그래밍 방식으로 계산해 배치합니다. 유저 인터페이스를 배치하려면 뷰 계층의 모든 뷰에 대한 크기와 위치를 계산해야 합니다. 그리고 변경이 발생하면 영향을 받는 모든 뷰에 대해 프레임을 다시 계산합니다.

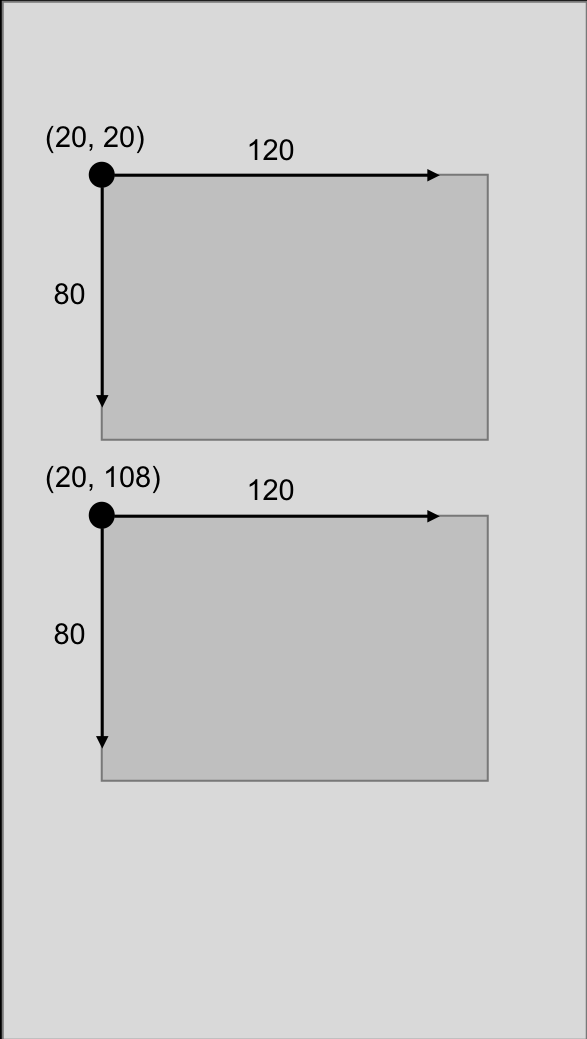

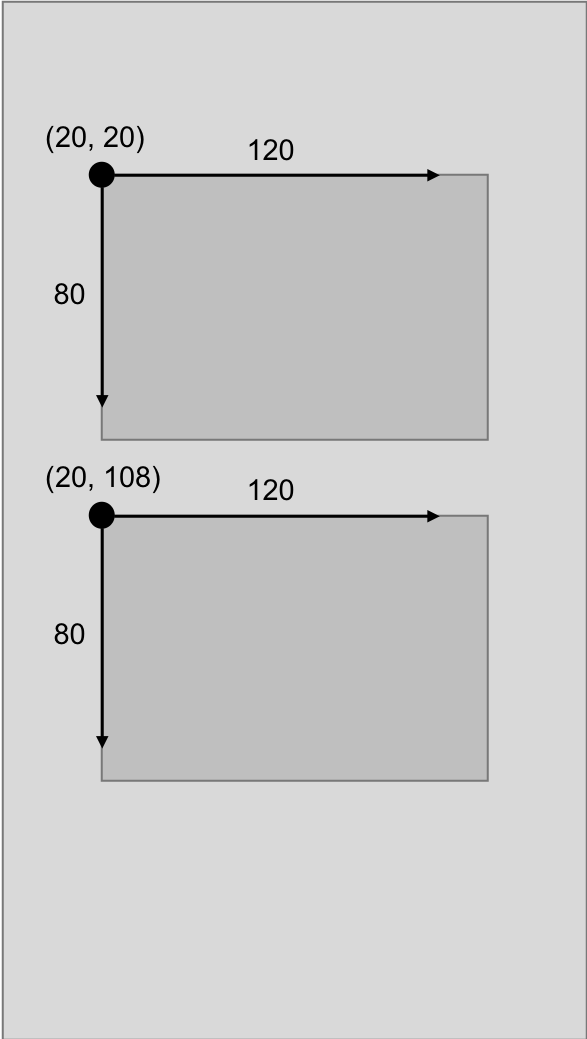

Frame Layout


뷰의 프레임을 프로그래밍 방식으로 정의하면 유연해집니다. 어떤 변화가 생겨도 대응할 수 있기 때문입니다. 그러나 모든 변경 사항을 직접 관리해야 하기 때문에 많은 노력이 필요합니다. 설계부터 시작하여 디버그 및 유지 관리까지 많은 것을 관리해야 합니다. 가장 효과적인 방법이지만 난이도도 많이 어려워집니다.



이와 달리 오토 레이아웃은 일련의 제약 조건을 사용하여 유저 인터페이스를 정의합니다. 제약 조건은 앞서 말한 것 처럼, 일반적으로 두 뷰 간의 관계를 나타냅니다. 그런 다음 오토 레이아웃은 이러한 제약 조건을 기반으로 각 뷰의 크기와 위치를 계산합니다.

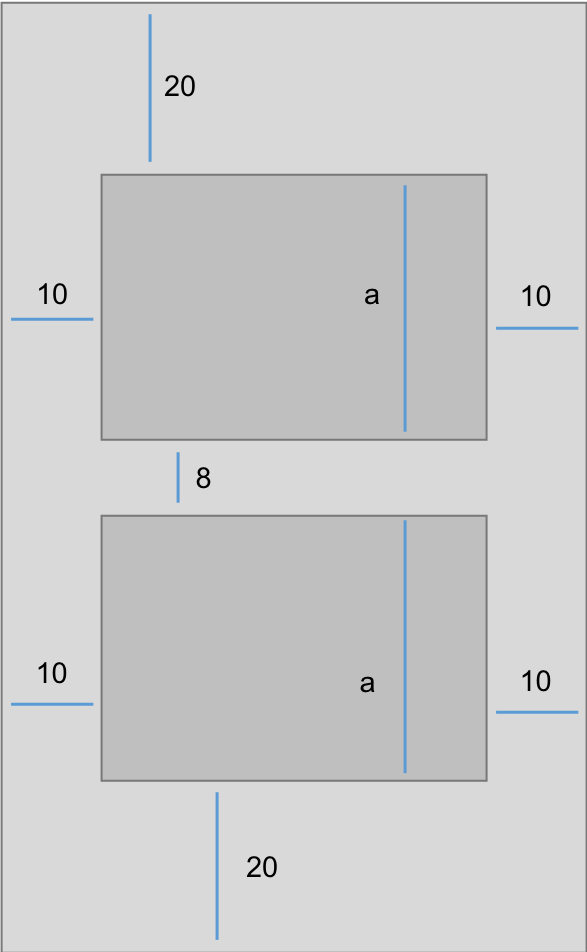

Auto Layout


화면에 배치하는 모습이 같기 때문에 프레임 방식을 사용해도 되고, 오토 레이아웃을 사용해도 됩니다. 둘 다 스위프트와 오브젝티브 C를 지원하기도 합니다. 각각 장단점이 있지만 가장 많이 사용하는 방법이 오토 레이아웃입니다. 빠르게 적용할 수 있고 많은 시간을 줄일 수 있기 때문입니다.




스토리보드에서의 오토 레이아웃

iOS 앱 개발은 스토리보드를 이용해서 화면을 만듭니다. 그래서 스토리보드가 익숙한 개발자들이 많은데, 사실은 뷰를 배치하면서 썼던 툴이 오토 레이아웃과 관련된 것이었습니다.

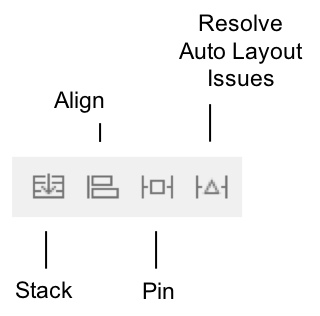

스토리보드 오른쪽 하단에 있는 메뉴

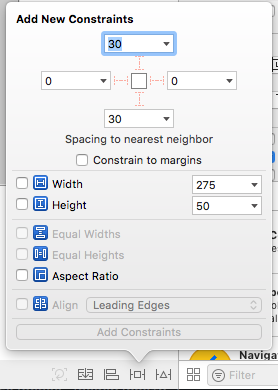

핀(Pin) 메뉴는 버튼 또는 레이블과 같은 UI 요소에 새로운 제약 조건들을 추가할 수 있습니다. 시계 방향으로 Top, Trailing, Bottom, Leading 제약 조건의 값을 입력할 수 있고, 화살표를 누르면 어떤 뷰와 관계를 가질 것인지 선택할 수 있습니다. 두 뷰와 핀 메뉴를 선택하면 같은 너비와 높이를 설정할 수 있습니다.



Pin 메뉴

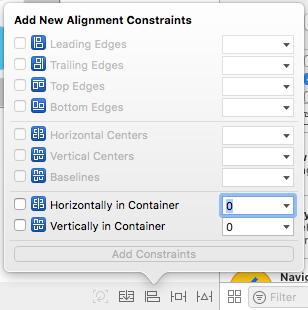

정렬(Align) 메뉴는 다른 뷰와의 가로, 세로 정렬과 같은 정렬 제약 조건들을 추가할 수 있습니다. 정렬하고 싶은 두 뷰를 선택하여 수직 정렬, 수평 정렬을 추가할 수 있습니다.



Align 메뉴

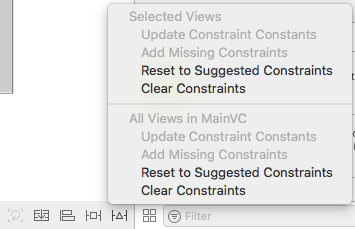

맨 오른쪽 메뉴인 오토 레이아웃 이슈 툴은 오토 레이아웃 관련된 이슈들을 해결하는 옵션들을 제공합니다. 오토 레이아웃을 현재 설정된 상태로 재설정하는 옵션들입니다. 상단은 선택된 뷰와 관련된 것이고, 하단은 모든 뷰와 관련된 것입니다.



Resolve Auto Layout Issues


Align 옆에 있는 Stack 메뉴는 복잡한 제약 조건 없이 오토 레이아웃의 기능을 쉽게 뷰를 배치할 수 있도록 스택에 쌓아서 묶어주는 스택뷰를 생성합니다. 하나의 묶음으로 만들 뷰들을 선택하여 Stack 메뉴를 선택하면 스택처럼 그룹으로 됩니다. 여기서 뷰 사이의 공간과 정렬들을 설정할 수 있습니다.

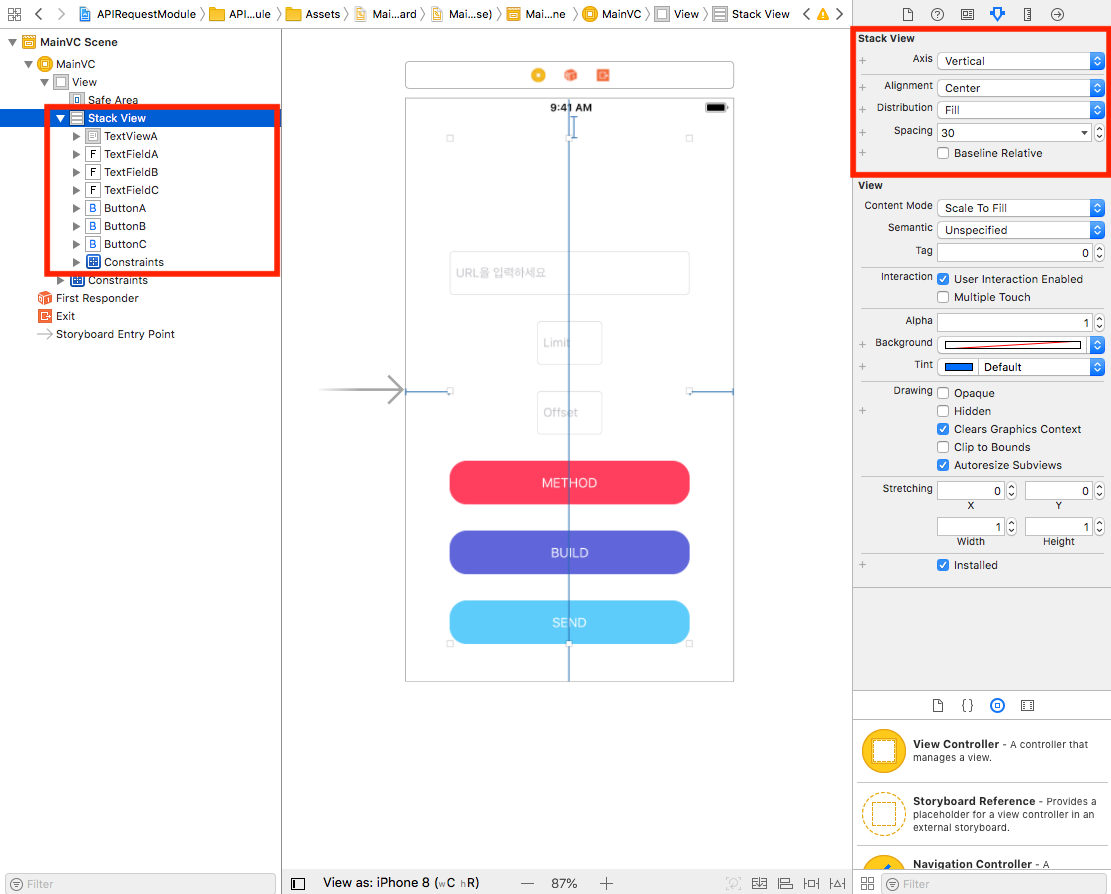

Stack View로 만든 간단한 뷰, 오른쪽 메뉴에 정렬과 뷰 사이의 공간을 선택할 수 있는 곳이 있습니다.

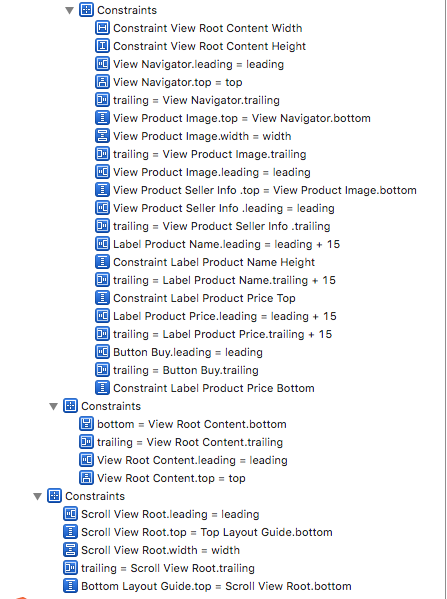

스토리보드에서 뷰를 배치하고 오토 레이아웃 메뉴들을 이용하면 아래 스크린샷과 같이 제약 조건들을 볼 수 있습니다. 어떤 값을 지정하는 것이 아닌 같다는 뜻의 “=“를 이용하여 제약 조건들을 표현합니다.

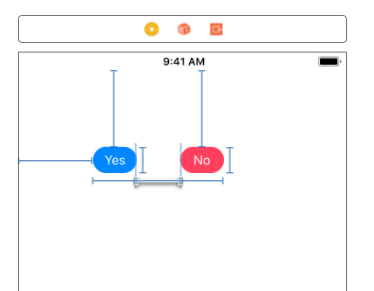

스토리보드에서 많이 볼 수 있는 제약 조건들(Constraints)





프로그램 상의 제약 조건들

스토리보드에서만 제약 조건들을 설정할 수 있는 건 아닙니다. 프로그램 상에서도 제약 조건들을 설정할 수 있습니다. 스토리보드에서 뷰를 배치한 다음, 제약 조건들을 소스 파일과 연결해서 값을 지정할 수 있습니다. 주로 어떤 변화가 일어나면 제약 조건들을 다시 설정할 때, 프로그램 상에서 값을 다시 설정합니다. 예를 들어, 데이터가 있을 땐 해당 뷰를 보여줍니다. 만약 데이터가 없으면 그 뷰가 사라지면서 그 뷰와 관련되어 있는 다른 뷰의 제약 조건들을 다시 설정하여 화면에 재배치하는 것입니다.



func hideTag(_ hide: Bool) {
        if hide {
            self.labelTag1.isHidden = true
            self.labelTag2.isHidden = true
            self.constLabelTag1Top.constant = 0.0
            self.constLabelTag1Height.constant = 0.0
        } else {
            self.labelTag1.isHidden = false
            self.labelTag2.isHidden = false
            self.constLabelTag1Top.constant = 15.0
            self.constLabelTag1Trailing.constant = 5.0
            self.constLabelTag1Height.constant = 20.0
        }
    }


위 소스에서 hide 값에 따라 레이블의 숨김을 설정하고 레이블의 제약 조건의 값을 재설정하는 메소드가 있습니다. 데이터가 있으면 숨김을 해제하고 제약 조건들의 값을 설정하지만, 데이터가 없으면 레이블을 숨기고 제약 조건들의 값을 0으로 설정합니다.



스토리보드에서 연결한 제약 조건들을 가지고 설정할 수 있는데, 프로그램 상에서 직접 제약 조건들을 생성하여 사용할 수 있습니다. 아래의 예시는 뷰의 높이를 60으로 설정하는 코드입니다.



NSLayoutConstraint(item: self.testView, attribute: .height, relatedBy: .equal, toItem: nil, attribute: .notAnAttribute, multiplier: 1.0, constant: 60)




Conclusion

애플에서는 개발자가 다양한 해상도에 대응할 수 있게 오토 레이아웃이라는 시스템을 개발했습니다. 스토리보드에서 쉽게 화면에 뷰를 배치할 수 있고, 별다른 기능을 추가하지 않아도 다양한 아이폰 크기에 맞춰서 대응해줍니다. 오토 레이아웃을 이용하여 멋지게 모든 아이폰과 아이패드에 대응하는 앱을 개발해보세요! 곧 산호세로 떠나 설레는 마음으로 글을 마치겠습니다. 감사합니다. :)




김주희 사원 | R&D 개발1팀
