애플리케이션의 성능 개선은 웹 트랜잭션의 응답시간을 분석을 통해 이뤄집니다. 와탭의 응답시간 분포도는 대규모 트랜잭션 분석이 가능한 Heatmap 형태로 제공되고 있습니다. 와탭을 사용하는 사용자는 응답시간 분포도를 통해 웹 서비스의 응답시간이 느려지는 것을 알 수 있을 뿐만 아니라 패턴 분석을 통해 느려진 원인을 예측할 수도 있습니다.

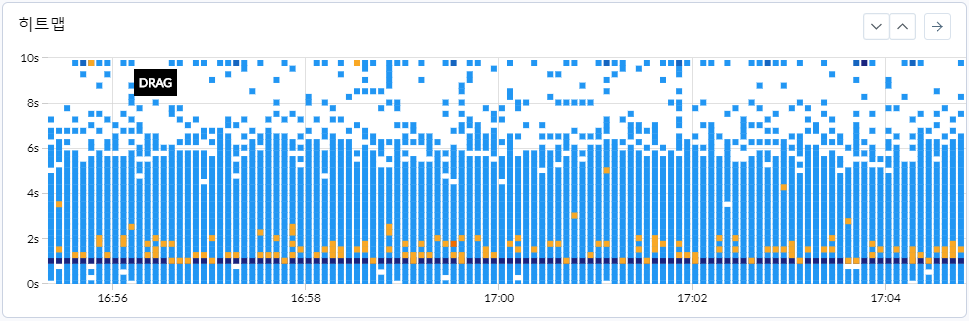

와탭의 응답시간 분포도


Y 축: 트랜잭션 응답시간을 의미합니다. 10s는 트랜잭션이 시작에서 종료까지의 시간이 10초가 걸렸다는 것을 의미합니다.
X 축: 트랜잭션이 종료된 시간을 의미합니다.
■: 트랜잭션이 발생한 위치에 색이 칠해집니다. 청색 계열은 정상적인 트랜잭션을 의미합니다. 노랑색과 붉은 색 계열은 에러가 발생한 트랜잭션을 의미합니다. 색상의 농도는 해당 영역에 발생한 트랜잭션의 밀도를 상대적으로 표시합니다.




와탭의 응답시간 분포도는 트랜잭션의 응답시간을 시각화하는 것입니다. 웹 서비스의 트랜잭션을 시각화 할 뿐만 아니라 추적하고자 하는 영역을 드래그하여 트랜잭션의 진행상황을 추적하는 것도 가능합니다.

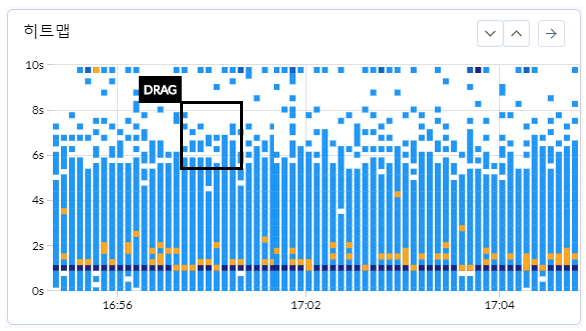

추적하고 싶은 트랜잭션을 드래그 하는 모습


와탭의 응답시간 분포도에서 트랜잭션을 선택하면 분석 화면으로 넘어갑니다. 해당 애플리케이션 서버 정보를 통해 선택된 트랜잭션이 어느 애플리케이션 서버에서 발생했는지 알 수 있습니다.

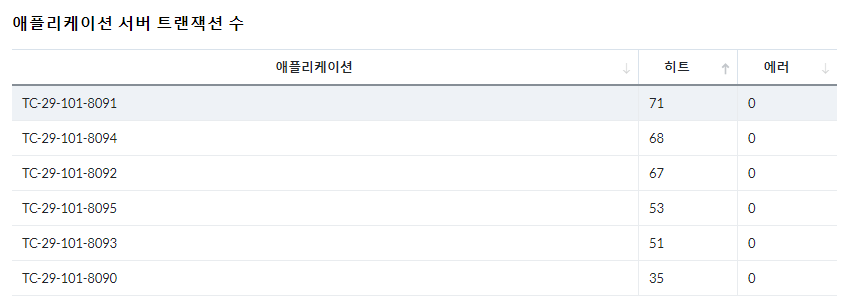

애플리케이션과 선택된 트랜잭션 정보 화면


분석하고 싶은 애플리케이션 서버를 클릭하면 해당 애플리케이션 서버에서 발생한 트랜잭션 목록을 확인 할 수 있습니다. 최종적으로 APM을 통해 확인하고 싶은 내용이 트랜잭션의 디테일한 정보일 것입니다. 와탭의 APM은 트랜잭션을 시각화하고 시각화된 트랜잭션을 선택하면 선택된 트랜잭션의 목록을 애플리케이션 서버 별로 분류하여 선택할 수 있는 구조를 가지고 있습니다. 이것은 능동적으로 웹 애플리케이션을 분석할 수 있는 최적화된 흐름이라고 생각할 수 있습니다.

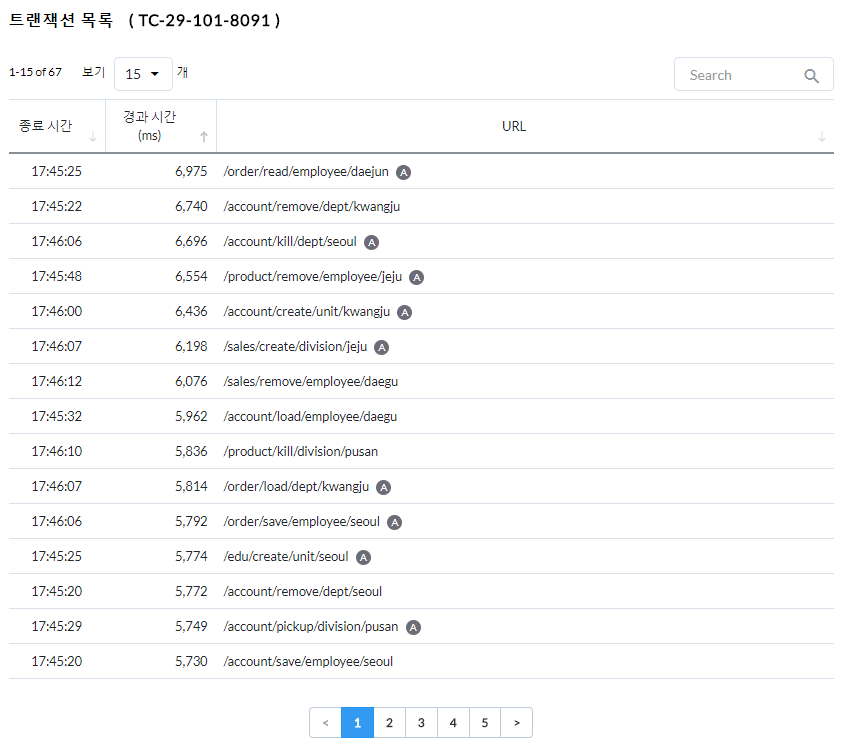

사용자가 응답속도 분포도를 통해 선택한 트랜잭션 목록
