Infrastructure dashboard

(주) 와탭랩스 / 이동인 / 18. 07. 04. 오후 11:02


와탭랩스는 IT 서비스를 운영하는 개발팀과 운영팀에 도움이 되는 솔루션과 서비스를 만드는 스타트업입니다. IT 서비스를 잘 운영하게 위해서는 Infrastructure의 전반적인 상황을 항시 체크할 수 있어야 하는데요. 이런 기능을 하는 대표적인 화면이 대시보드 입니다. 최근 와탭랩스는 Infrastructure 모니터링 서비스에 대시보드를 넣는 작업을 진행하고 있는데요. 와탭랩스는 대시보드를 통해 Infrastructure를 운영하는 개발팀과 운영팀에 어떻게 도움을 줄 수 있도록 할 것인지 소개하겠습니다.


1. IT 서비스 운영에 사용된 인프라 자산 현황을 알아보자

지금 회사에서 사용하는 서버의 대수를 알고 계신가요? 현재 동작하는 서버는 몇대인지 혹시 죽어있는 서버가 있는지 등에 대한 정보는 운영팀에서 항상 체크하는 정보입니다. 하지만 개발팀에서는 잘 모르는 정보이기도 하죠. 이런 기본적인 정보가 대시보드에 나온다면 평소 서비스를 운영하는 감을 잡는데 도움이 됩니다. 이런 정보들은 간략한 수치로도 표현할 수 있는데요. 우리는 아래와 같은 데이터를 수집할 수 있습니다.

서버 기본 정보 (inactive servers / all servers)
우리가 사용하는 총 서버의 수자와 비활성화된 서버의 숫자는 우리가 항상 알고 있어야 하는 정보입니다.

운영체계별 서버 정보 (Linux / Windows / Unix)
운영체계를 섞어 사용하는 경우에는 운영체계에 따라프로젝트가 나눠지기도 합니다. 그렇기 때문에 운영체계별로 서버의 총량과 비활성화된 서버 정보를 알면 도움이 됩니다.

프로세스 수
프로젝트의 프로세스 수는 일정한 경우가 많습니다. 전체 프로세스의 숫자가 변경된다면 서비스의 운영 상황에 대해 의문을 가져야 합니다.

이벤트 개수
24시간동안 발생한 전체 이벤트의 개수와 아직 해결하지 못한 이벤트의 개수를 보여줍니다. 하루동안 얼마나 많은 이벤트가 발생하는지 그리고 아직 해결하지 못한 이벤트가 있는지 알수 있습니다.

디스크 사용량/전체 용량
디스크 사용량은 일반적으로 큰 변화를 가지지 않습니다. 디스크 사용량이 평소와 다르다면 서비스의 장애가 발생했거나 발생할 가능성이 높습니다.

메모리 사용량 / 전체 용량
메모리 사용량은 일반적으로 큰 변화를 가지지 않습니다. 메모리 사용량이 평소와 다르다면 서비스의 장애가 발생했거나 발생할 가능성이 높습니다.

수치 데이터의 예


2. 서비스를 구성하는 인프라의 CPU 흐름 전체를 알아보자

CPU 사용량은 변화량이 많은 지표입니다. 변화량을 비교하는 챠트로는 라인 차트가 가장 많이 쓰이지만 라인 차트는 개수가 많아지면 전체 상황이 보이지 않는 문제점을 가지고 있습니다. 또한 실시간으로 추가되거나 삭제되는 인프라가 생기는 클라우드 인프라 상황에서 라인챠트는 표현의 한계를 가지고 있기도 합니다. 이런 문제를 해결하기 위한 방법으로 아래와 같은 온도 차트를 사용할 수 있습니다. 온도 차트는 단위 영역에 밀도에 따라 색상으로 깊이를 표현하는 방식입니다. 최근 많은 양의 데이터를 표현하는 방식으로 많이 사용되고 있습니다.

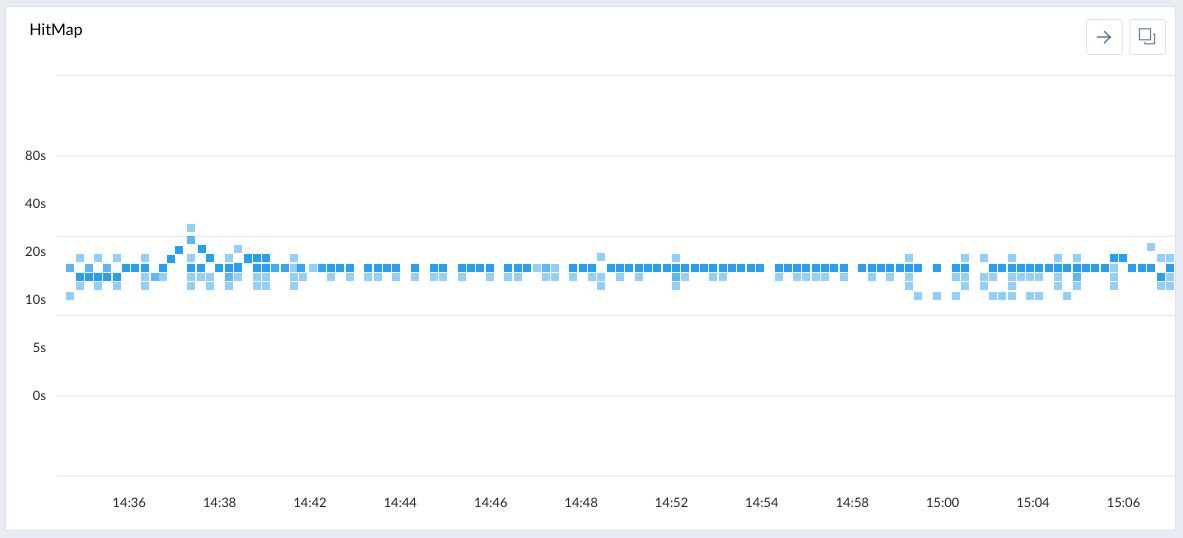

온도 차트의 예


3. 경고가 발생했는지 또는 해결 되었는지 알고 싶다.

 CPU 사용량이 설정치 이상으로 높아지거나 디스크 사용량이 높아지거나 프로세스가 사라지는 등 다양한 상황에 대한 이벤트가 발생할 수 있습니다 이런 상황을 쉽게 확인할 수 있다면 서비스 운영 상황에 도움이 됩니다.

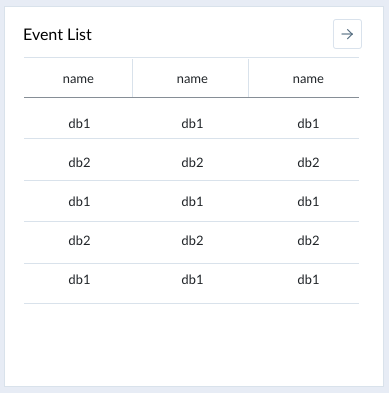

이벤트 관리의 예

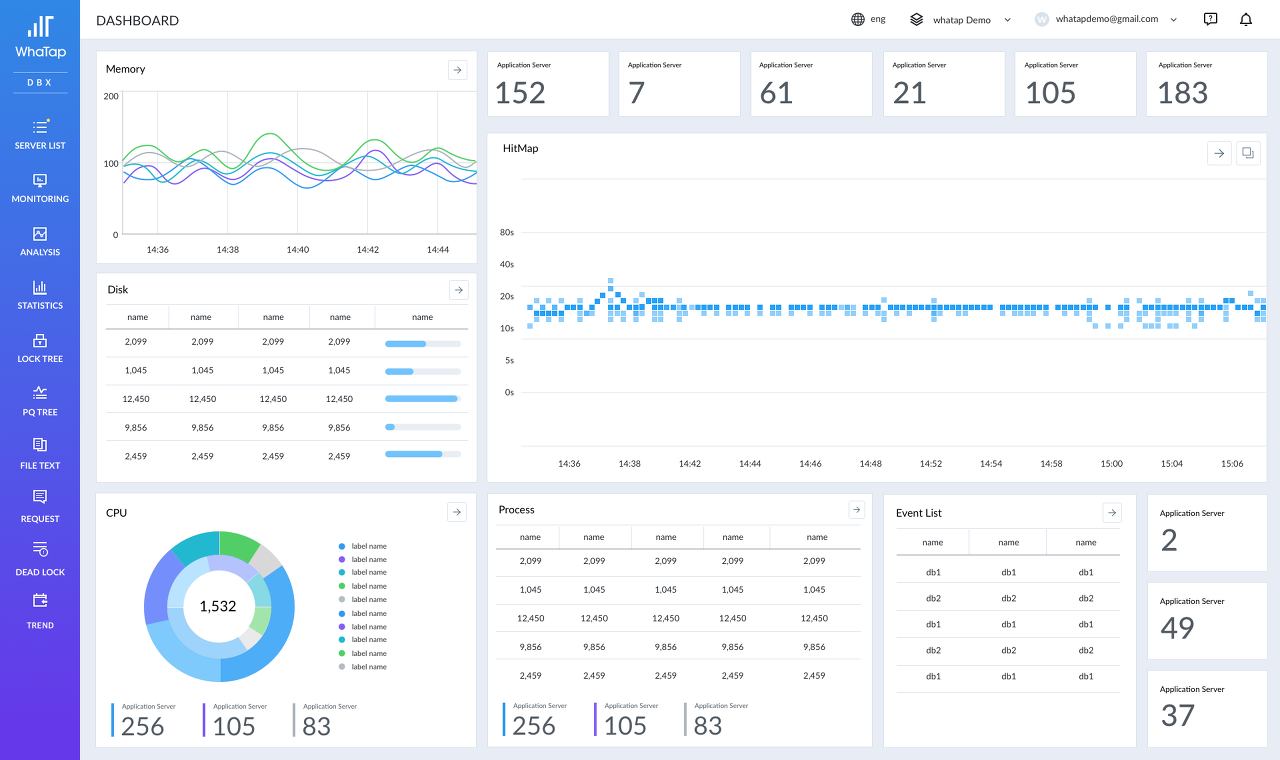

이런 스토리를 기반으로 와탭랩스에서 대시보드를 기획하고 있습니다. 개발자와 디자이너가 함께 토론하고 논의하면서 화면과 스토리를 더 다듬게 되면 첫번째 화면이 나올 예정입니다. 아래는 기획과정에서 나온 화면 리소스 입니다.


아직 기획 단계이기는 하나 첫번째 대시보드가 완성되면 이 페이지가 메인으로 올라갈 예정입니다. 대시보드는 데이타의 종류와 위치등을 수정할 수 있으면 좋지만 우선은 고정형으로 개발하여 제공할 예정입니다. 이번 대시보드는 서비스 첫번째 의미가 강한 메인 화면의 성격에 더 초점을 맞추고 있습니다.


아직 몇몇 논의되는 사항이 많은 화면이지만 빠르게 개발하여 가능한 이른 시일에 소개드리도록 하겠습니다.
